整體板式換熱機組高效

整體板式換熱機組高效

在能源轉型與碳中和目標驅動下，整體板式換熱機組憑的熱交換效率、緊湊的結構設計以及智能化的運行管理，已成為供熱、制冷、化工、新能源等領域的核心設備。其通過熱傳導與對流傳熱的協同優化、模塊化集成創新以及智能化控制技術，重新定義了工業熱交換的效率邊界，為源高效利用提供了關鍵解決方案。

一、技術原理：熱傳導與對流傳熱的雙重突破

整體板式換熱機組以板式換熱器為核心，通過熱傳導與對流傳熱的雙重機制實現高效換熱：

熱傳導強化：高溫?zé)崦剑ㄈ缯羝?、高溫水）將熱量傳遞給金屬板片，板片作為中介將熱量傳導至低溫冷媒（如循環水）。板片采用304/316L不銹鋼或鈦合金等高導熱材料，確保熱量快速傳遞。

對流傳熱優化：冷媒在板片間的波紋通道中形成湍流，顯著增加流體與板片的接觸面積。例如，人字形波紋設計可使傳熱系數提升至6000-8000 W/(㎡·K)，較傳統管式換熱器高3-5倍，熱回收率超90%。

逆流換熱結構：冷熱流體在相鄰板片間逆向流動，溫差利用率達98%，一次網回水溫度可低至10℃，進一步提升了熱回收效率。

二、結構創新：模塊化與緊湊化的集成設計

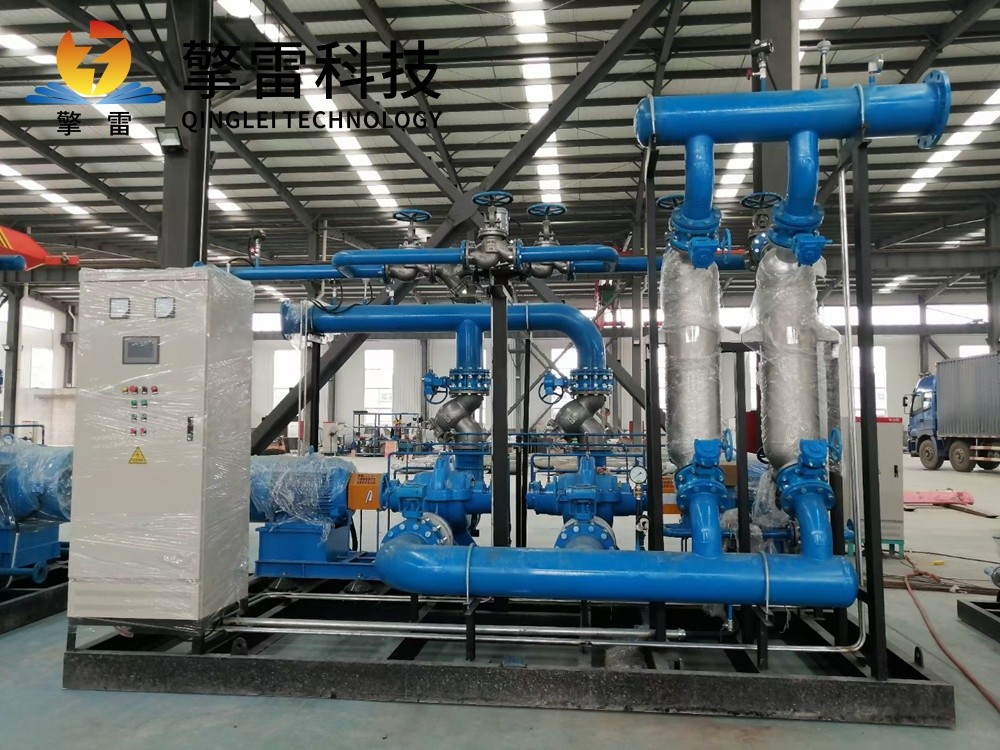

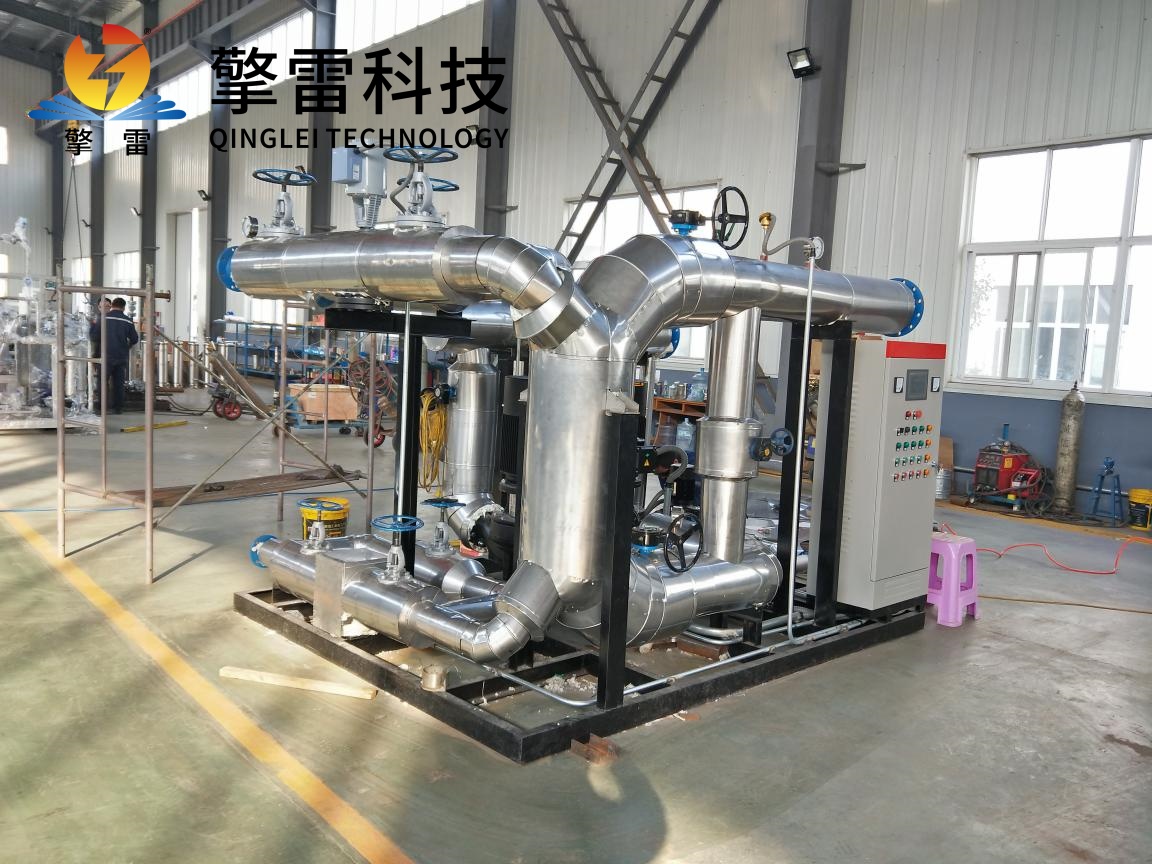

整體板式換熱機組采用模塊化撬裝結構，將板式換熱器、循環泵、補水泵、溫控閥組、電控柜等組件集成于緊湊框架內，具有以下優勢：

空間優化：占地面積僅為管式換熱器的1/3，安裝空間節省50%以上。例如，在某高層住宅項目中，機組通過緊湊設計成功嵌入地下機房，節省的土建成本達20%。

材料升級：主體采用304/316L不銹鋼材質，耐腐蝕性顯著優于碳鋼，壽命延長至15年以上，維護成本降低40%。鈦合金板片則適用于海水淡化、氯堿工業等強腐蝕場景，壽命超20年。

可拆卸板片：板片通過密封墊片連接，支持快速拆卸清洗，單次維護時間縮短至2小時內，年運行時間提升至98%以上。

微通道技術：部分機型采用管徑<1mm的微通道板片，傳熱面積密度突破5000m2/m3，壓降降低20%，綜合能效提升15%。

三、智能控制：從自動化到預測性維護的跨越

整體板式換熱機組通過集成物聯網、大數據與AI技術，實現以下智能功能：

自適應控制：內置PID-MPC混合控制算法，根據室外溫度、室內負荷動態調節閥門開度，響應時間<1秒。例如，某辦公樓項目通過氣候補償功能，年節能率達18%。

故障預警系統：光纖布拉格光柵（FBG）傳感器實時監測板片應力、溫度，故障預警準確率>99%；量子傳感技術（如金剛石NV色心傳感器）實現納米級溫度監測，提前30天預警泄漏風險。

數字孿生技術：構建設備三維模型，實時映射運行狀態，支持遠程參數調節與故障診斷。某城市熱網項目通過數字孿生優化調度，綜合能效提升12%。

遠程監控平臺：支持5G+邊緣計算，實現毫秒級參數調節；用戶可通過手機APP或云端平臺實時查看設備狀態，年維修費用降低40%。

四、應用場景：從民用供暖到工業余熱回收的全覆蓋

整體板式換熱機組憑借其高效、緊湊、智能的特點，廣泛應用于以下領域：

集中供熱：作為熱力站核心設備，將熱電廠或鍋爐房的高溫?zé)崴疅崃總鬟f至用戶側，滿足住宅小區、學校、醫院等場所的采暖需求。例如，某城市供暖公司引入后，供暖效率提升25%，能源浪費減少30%。

空調：作為蒸發器或冷凝器，與冷水機組、冷卻塔配合，實現室內空氣的制冷或制熱。在商場、賓館等場景中，支持大流量需求，變頻調節技術降低能耗20%以上。

工業余熱回收：回收鋼鐵廠高溫?zé)煔?、水泥廠窯尾廢氣等余熱，用于預熱原料或加熱生活用水。例如，在某鋼鐵廠項目中，機組將高溫?zé)煔鉄崃哭D(zhuǎn)化為工藝用熱，系統能效比達1.8，年節約能源成本800萬元。

新能源領域：在太陽能光熱發電中傳遞熱量，助力新能源高效利用；在氫能儲能系統中，冷卻高壓氫氣（70 MPa），系統能效提升25%。

五、性能對比：超越傳統設備的核心指標

與管式換熱器相比，整體板式換熱機組在以下方面具有顯著優勢：

指標管式換熱器整體板式換熱機組

傳熱系數800-1200 W/(㎡·K)5000-8000 W/(㎡·K)

體積與重量基準值體積縮小60%，重量減輕40%

熱回收效率70%-85%≥90%

維護周期3-6個月12-24個月

耐溫范圍-50℃至350℃-196℃至800℃

耐壓能力≤10MPa≤4.0MPa（可設計至6.0MPa）

六、未來趨勢：智能化與可持續性的深度融合

隨著材料科學與智能技術的不斷突破，整體板式換熱機組將向以下方向發展：

材料創新：研發高鉻鐵素體不銹鋼、石墨烯-不銹鋼復合板片等新型材料，進一步提升設備壽命和性能。

制造工藝升級：采用3D打印流道設計，定制化流道使比表面積提升至500㎡/m3；開發微通道板式換熱器，傳熱系數突破12000W/(㎡·℃)。

系統集成優化：融合有機朗肯循環（ORC）余熱發電系統，實現熱-電聯產，能源綜合利用率提升至85%。

商業模式創新：通過區塊鏈技術建立熱能交易平臺，實現企業間余熱資源市場化配置，某工業園區項目熱能利用率達85%。

整體板式換熱機組以其高效、緊湊、智能的特點，正逐步成為工業熱交換領域的核心設備。從民用供暖到工業余熱回收，從商業建筑到新能源領域，其模塊化結構、精準溫控與節能技術正推動行業向高效、可持續方向轉型。未來，隨著AI算法與綠色材料的深度應用，機組將進一步實現“零碳"運行，為能源轉型提供關鍵技術支撐。
