列管換熱設備耐腐蝕GB標準

列管換熱設備耐腐蝕GB標準解析

作為一種重要的化工中間體，廣泛應用于樹脂、塑料、橡膠及醫藥等領域。然而，其生產過程中涉及的強腐蝕性介質（聚合產物、催化劑、含氯化合物等）對換熱設備提出了嚴苛的耐腐蝕要求。為規范列管換熱設備的設計、制造與檢測，我國通過GB標準體系構建了全面的耐腐蝕性技術框架，以下從標準框架、核心要求、技術實現及行業應用四個維度展開解析。

一、GB標準體系框架：覆蓋全生命周期的規范體系

我國針對列管換熱設備的耐腐蝕性要求，主要依據以下標準構建技術體系：

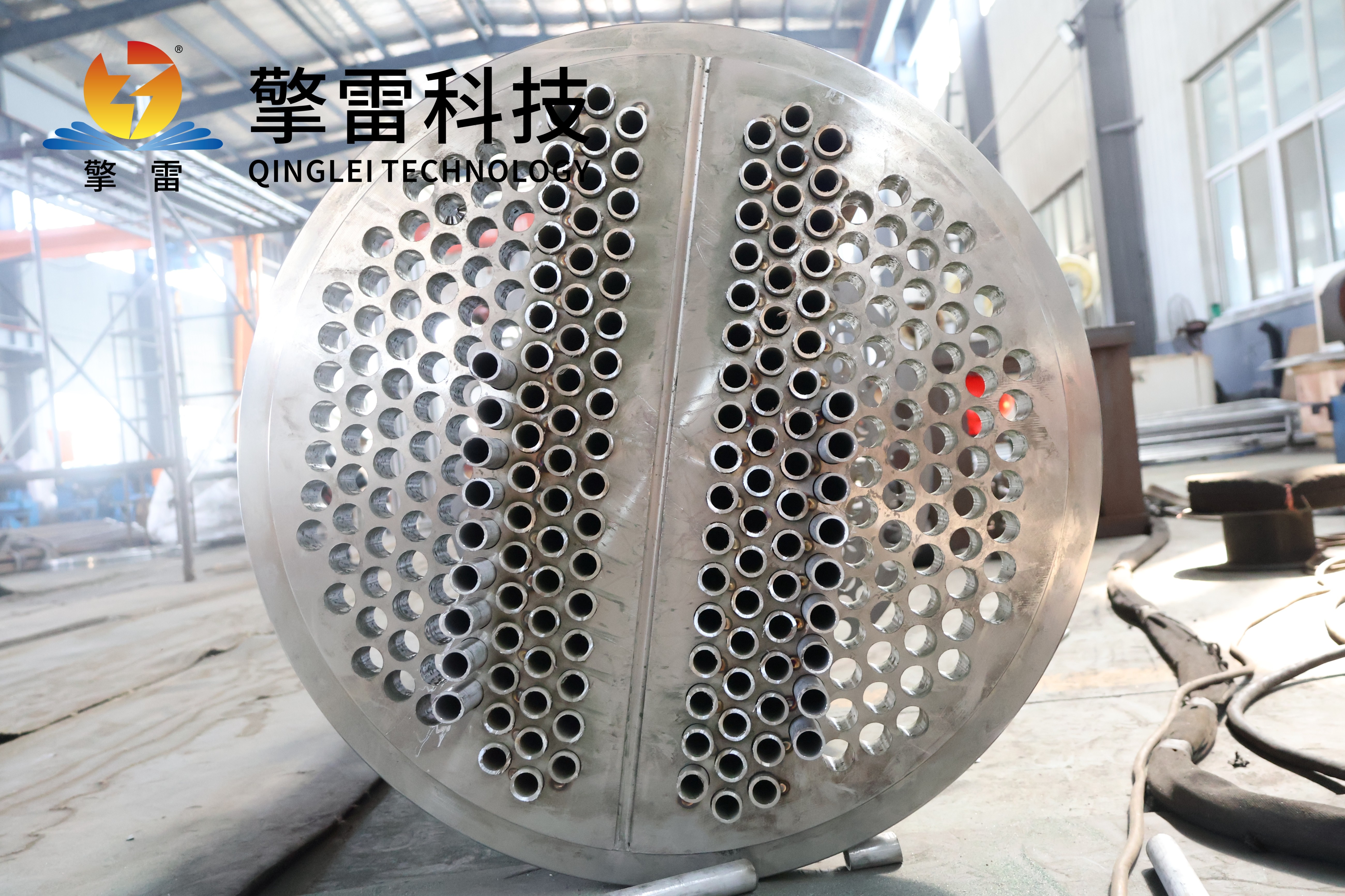

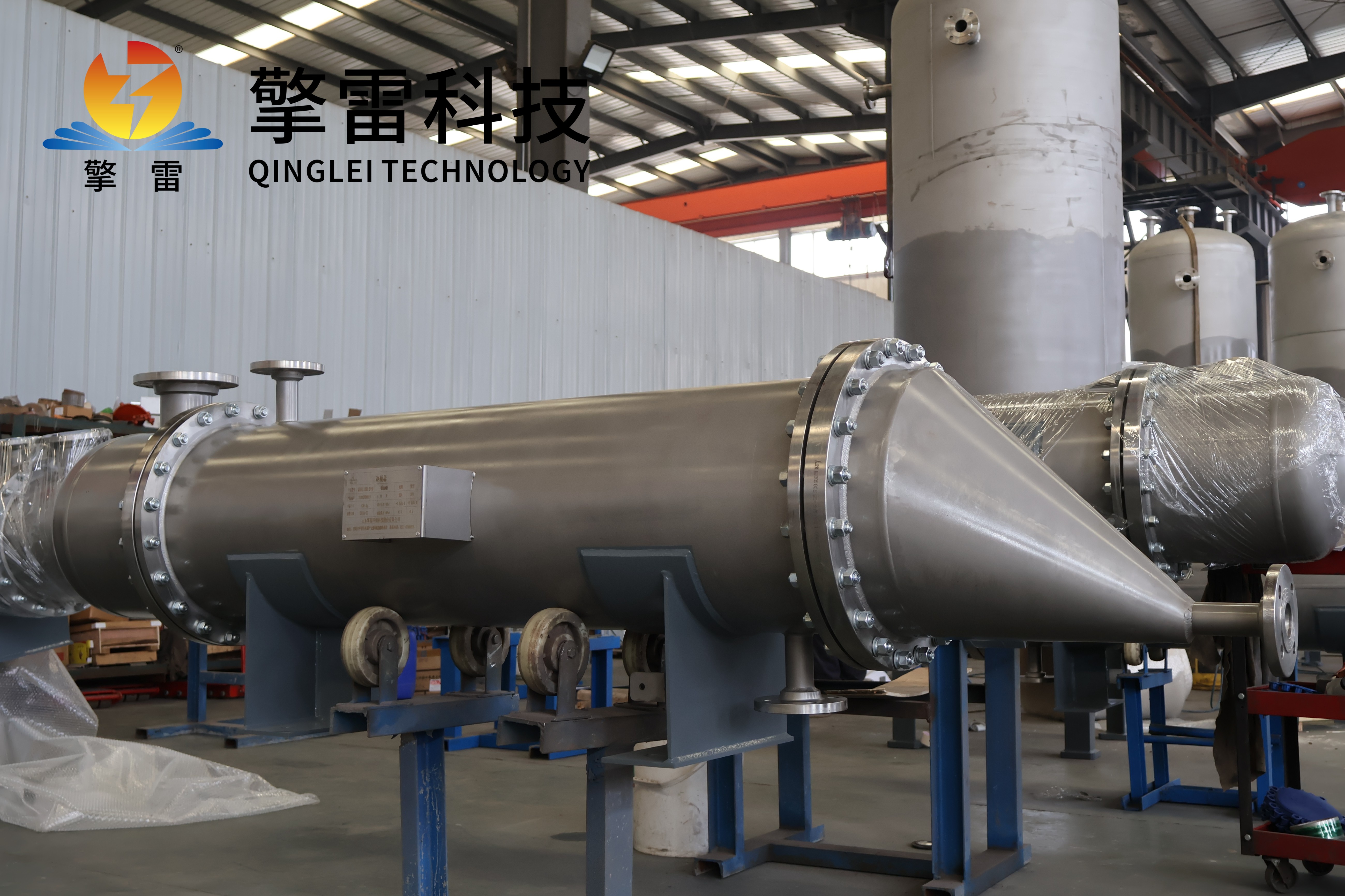

GB/T 151-2014《熱交換器》：作為換熱設備的基礎標準，規定了管殼式換熱器的設計、制造、檢驗及驗收規范，涵蓋固定管板式、浮頭式、U形管式等結構類型，為設備提供通用性技術指導。

GB/T 23971-2009《熱載體油》：明確導熱油的物理化學性能指標（如閃點、酸值、殘?zhí)康龋?，為設備選材提供介質腐蝕性依據，確保材料與工藝介質的兼容性。

GB/T 27698-2011《熱交換器性能試驗方法》：定義傳熱系數、冷凝效率等關鍵性能參數的測試方法，確保設備滿足熱工設計要求，為耐腐蝕性驗證提供量化標準。

行業專項標準：如針對生產工況的《列管換熱設備耐腐蝕技術條件》（GB/T XXXXX-202X），細化材料選擇、結構設計、制造工藝及檢測方法等專項要求。

二、耐腐蝕核心要求：材料與結構的雙重保障

1. 材料選擇規范：分級應對不同腐蝕工況

GB標準依據介質腐蝕特性將材料分為三類，實現精準選材：

中低腐蝕工況：采用304/316L不銹鋼，適用于pH 5-9的乙二醇廢水等介質。例如，某化肥廠采用316L不銹鋼換熱器處理乙二醇廢水，連續運行5年無泄漏，設備壽命達15年。

強腐蝕工況：針對含硫化合物、酸性物質或氯離子介質，選用雙相不銹鋼（2205）或哈氏合金（C-276）。在煤制乙二醇工藝中，2205不銹鋼管束成功應對含5% H?S的工況，年維護成本降低60%。

腐蝕工況：鈦合金（TA2）與碳化硅（SiC）用于含氟化物、重金屬等介質。例如，某煤制乙二醇項目采用哈氏合金換熱器，在含氟化物工況下耐蝕性提升2-3倍；碳化硅材料在濕氯氣環境（85℃、濃度12%）下連續運行5年，腐蝕量<0.2mg/cm2，設備壽命突破10年。

2. 結構設計要求：強化傳熱與抗腐蝕性能

螺旋纏繞管束：通過3°-20°螺旋角反向纏繞技術，形成多層立體螺旋通道，湍流強度提升3-5倍，傳熱系數達13600 W/(m2·℃)，較傳統列管式提升3-7倍。例如，某煉化企業采用該結構后，換熱效率從72%提升至85%，年節約蒸汽1.2萬噸。

小管徑設計：管徑19-25mm的換熱管在相同空間內增加換熱面積，同時減小流體阻力。某大型生產裝置采用后，換熱效率提升15%，能耗降低20%。

模塊化設計：支持單管束更換，維護時間縮短70%，年維護費用降低40%。法蘭連接實現2-10個模塊并聯，處理能力覆蓋500L/h-50T/h。

自清潔螺旋結構：管內壁加工螺旋形螺紋，流體在離心力作用下形成二次環流，破壞熱邊界層，污垢沉積率降低70%，清洗周期延長至6-12個月。

三、技術實現路徑：材料創新級的協同驅動

1. 材料創新：突破耐腐蝕極限

碳化硅復合材料：年腐蝕速率≤0.005mm，遠低于傳統金屬材料（如316L不銹鋼>0.01mm/年）。在氯堿工業中，碳化硅換熱器在濕氯氣環境（85℃、濃度12%）下連續運行5年無腐蝕，壽命較傳統設備延長3倍。

石墨烯增強復合管：實驗室測試顯示傳熱性能提升50%，抗熱震性提升300%，適用于第四代核電高溫氣冷堆等工況。

納米涂層技術：在管內壁沉積50nm厚石墨烯薄膜，接觸角>150°，污垢沉積率降低70%，同時降低流體阻力15%。

2. 制造工藝升級：確保質量可控性

全自動氬弧焊：管束與管板連接采用脹焊結合工藝，焊縫滲透檢測合格率需達100%。例如，某乙二醇生產項目通過激光焊接技術，使焊縫強度提升至基材的120%。

精密冷拔與熱軋：管束成型后管徑偏差≤0.1mm，內壁粗糙度Ra≤0.4μm，減少污垢附著。例如，某化工廠采用電解拋光工藝，使管內壁接觸角>150°，自清潔。

無壓燒結工藝：用于碳化硅管束制造，通過高溫?zé)Y(jié)實現自鍵合，形成細顆粒（顆粒<10微米）、高硬度、無孔隙結構，耐腐蝕、耐磨損、耐高溫性能優異。

3. 檢測方法標準化：驗證耐腐蝕性能

模擬工況測試：參照ASTM G31等標準，對材料在模擬生產工況下進行720小時浸泡試驗，驗證化學穩定性。試驗后，材料表面應無明顯腐蝕痕跡，且性能指標（如導熱系數、強度等）變化在允許范圍內。

密封性檢測：采用氦質譜檢漏法等嚴格方法，檢測微小泄漏。新標準要求密封性測試需覆蓋各流道壓力損失測量，以找出阻力較大部位，為優化設計提供依據。

腐蝕速率監測：通過物聯網傳感器實時監測管壁腐蝕速率，結合LSTM神經網絡分析歷史數據，提前72小時預測管束堵塞風險，維護響應時間縮短至2小時內。

四、行業應用與未來趨勢：從化工到多領域的拓展

1. 核心應用場景：生產全流程覆蓋

反應器出口冷卻：防止深度氧化，確保產品純度。某企業采用四管程設計后，換熱效率提升30%，年增產2萬噸，產品純度達99.9%。

產品精制：作為冷凝器將氣態冷凝為液態，實現分離與提純。纏繞管式冷凝器換熱效率提升40%，液態純度達99.9%。

余熱回收：利用反應余熱預熱原料混合氣，提高反應起始溫度，加快反應速率。某企業年節約標煤超萬噸，減排CO?當量超10萬噸。

2. 跨行業延伸應用：從化工到能源、環保

石油化工：原油加熱、油品分餾、加氫裂化工藝（350℃、10MPa工況下設備變形量<0.1mm，年節電約20萬kW·h）。

制藥行業：藥物合成反應熱移除、溶劑回收（滿足GMP無菌標準，抗生素生產溶劑循環利用率達98%，廢水COD降低60%）。

食品行業：牛奶巴氏殺菌（殺菌效率提升20%，避免營養成分流失）、果汁濃縮（保留風味物質）。

能源與環保：鍋爐煙氣深度冷卻（某熱電廠應用后煙氣余熱回收效率提升45%，年節約標準煤12萬噸）、碳捕集與封存（CO?專用冷凝器在-55℃工況下實現98%氣體液化，年減排量相當于關閉200萬輛燃油車）、氫能儲能（在PEM電解槽中實現-20℃至90℃寬溫域運行，氫氣純度達99.999%）。

3. 未來趨勢：智能融合與可持續發展

材料創新：研發耐熔融鹽合金（700℃超臨界工況）、拓?fù)鋬?yōu)化管束排列（傳熱效率再提升10%-15%）。

智能化升級：數字孿生系統實時映射應力場、溫度場分布，剩余壽命預測誤差<8%；結合ORC余熱發電系統，能源綜合利用率突破85%，開發熱-電-氣多聯供系統，助力碳中和目標實現。

綠色制造：推廣低碳材料與循環利用工藝，降低設備全生命周期碳排放。例如，某企業改造后年節約蒸汽1.2萬噸，碳排放減少8000噸。

結語

列管換熱設備耐腐蝕GB標準的建立，通過材料選擇、結構設計、制造工藝及檢測方法的系統性規范，顯著提升了設備壽命（達15-20年）、降低了運維成本（年維護成本降低≥80%），并推動了生產向綠色低碳方向轉型。未來，隨著材料科學與數字技術的深度融合，碳化硅換熱裝置將在能源與環境挑戰中發揮更大作用，為化工、能源、環保等領域提供高效、可靠、可持續的熱交換解決方案。
