纏繞式螺旋管換熱器標準解析

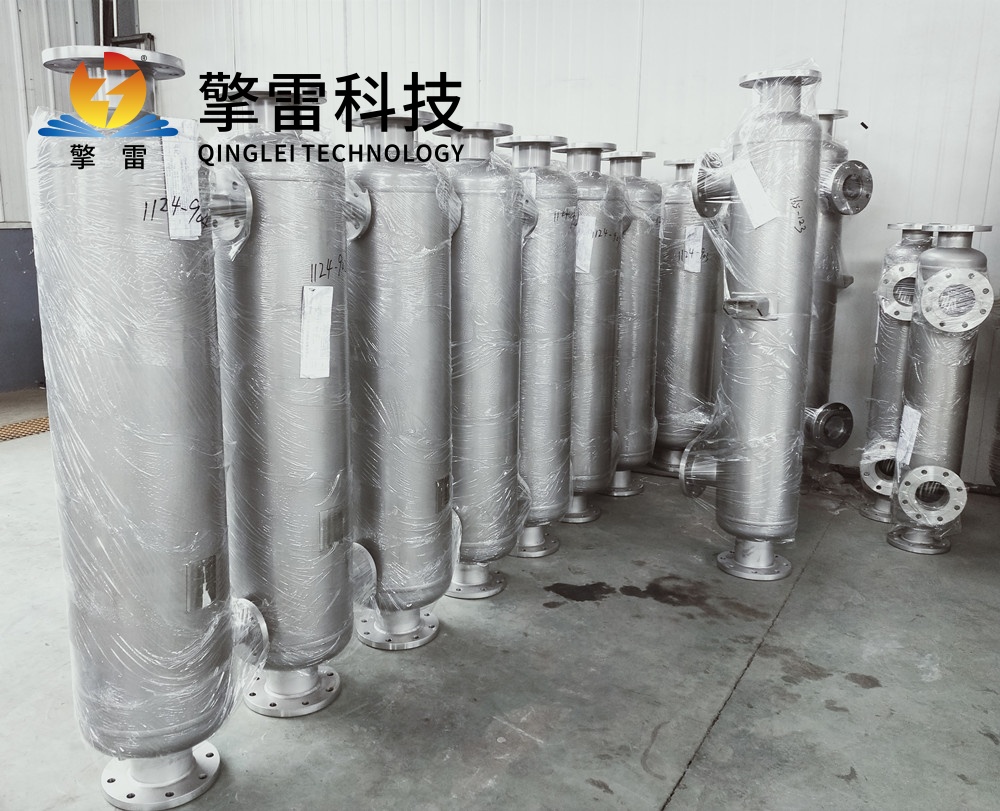

纏繞式螺旋管換熱器作為高效熱交換設備的代表，其設計、制造與檢驗標準直接關系到設備性能、安全性和使用壽命。我國通過制定一系列國家標準（GB）和行業規范，對纏繞式螺旋管換熱器的材料選擇、結構設計、制造工藝及性能測試等環節進行了系統性規范。以下從核心標準框架、材料規范、結構要求、制造工藝及檢測方法五個維度展開分析。

一、核心標準框架：多維度覆蓋設備全生命周期

我國針對纏繞式螺旋管換熱器的標準體系以GB/T 151-2014《熱交換器》為基礎，該標準明確了管殼式換熱器的設計、制造、檢驗及驗收規范，涵蓋固定管板式、浮頭式、U形管式等結構類型，為螺旋纏繞管換熱設備提供了基礎設計準則。在此基礎上，針對不同應用場景和介質特性，衍生出多項專項標準：

GB/T 23971-2009《熱載體油》：規定乙二醇等熱載體的物理化學性能指標（如閃點、酸值、殘?zhí)浚?，為設備選材提供介質特性依據。

GB/T 27698-2011《熱交換器性能試驗方法》：定義傳熱系數、冷凝效率等關鍵性能參數的測試方法，確保設備滿足熱工設計要求。

行業專項標準：如GB/T 34238-2017《乙烯裂解裝置用換熱器標準》，針對高溫腐蝕工況提出特殊要求，為乙二醇設備在條件下的應用提供補充規范。

二、材料規范：分級應對腐蝕挑戰

纏繞式螺旋管換熱器的材料選擇需綜合考慮介質腐蝕性、溫度、壓力及成本等因素。GB標準將材料分為三類并明確適用場景：

304/316L不銹鋼：

316L因含鉬元素，在含Cl?環境中年腐蝕速率≤0.01mm，設備壽命達15年，是碳鋼設備的5倍。例如，某化肥廠采用316L不銹鋼換熱器處理乙二醇廢水，連續運行5年無泄漏。

雙相不銹鋼（2205）：

腐蝕速率僅0.01mm/年，較316L降低80%。在煤制乙二醇工藝中，2205不銹鋼管束成功應對含硫介質，年維護成本降低60%。

鈦合金（TA2）與哈氏合金（C-276）：

鈦合金在60℃以上濃鹽酸中腐蝕速率低于0.01mm/a，設計壓力達40MPa，適用于海洋工程及高溫濃鹽酸工況；哈氏合金耐氯離子腐蝕性能優異，年腐蝕速率<0.01mm，使用壽命超15年，適用于高溫高壓鹽酸環境。

此外，非金屬材料如聚四氟乙烯（PTFE）可用于制作密封件、襯里等，GB標準對其耐溫性、耐壓性及與介質的相容性進行嚴格規定，防止因材料選擇不當導致腐蝕泄漏。

三、結構要求：緊湊高效與耐壓耐溫的平衡

纏繞式螺旋管換熱器的核心結構包括螺旋管束、殼體、管板及進出口接管，其設計需滿足以下標準：螺旋管束：

由多根金屬管（如316L不銹鋼、鈦合金）按15°-30°螺旋角分層纏繞在中心筒上，形成同心圓結構，單位體積傳熱面積達100-170m2/m3，體積僅為傳統設備的1/10。

管束兩端預留自由伸縮段，允許隨溫度變化自由膨脹，消除熱應力導致的設備損壞風險，壽命延長至30-40年。

殼體與封頭：

外部圓柱形壓力容器承受高壓，封頭與分配器引導冷熱流體分別進入管程和殼程，實現逆流或順流換熱。

殼體材質根據工況選擇低合金鋼、不銹鋼或鎳基合金，設計壓力可達30MPa，耐溫范圍覆蓋-196℃至1900℃。

支撐結構：

防震條和定距柱防止管束振動，確保長期穩定運行。例如，某煉油廠采用纏繞式螺旋管換熱器替代傳統U形管式換熱器，減少法蘭數量，降低泄漏風險。

四、制造工藝：精度控制與質量保障

纏繞式螺旋管換熱器的制造工藝直接影響設備性能和壽命，GB標準對以下環節進行嚴格規范：

管束成型：

采用數控纏繞機將換熱管螺旋纏繞在中心管上，確保間距均勻。例如，某企業通過高精度設備和頂尖纏繞工藝，實現管束硬度與塑性的平衡，避免應力集中。

焊接與密封：

管端采用自動焊接技術，保證密封性。例如，某乙烯裂解爐項目通過激光焊接技術，使焊縫強度提升至基材的120%。

焊接后采用檸檬酸鈍化工藝，使焊縫區域耐蝕性提升至基材的95%。

熱處理與無損檢測：

消除焊接應力，提高材料性能。

采用X射線、超聲波等方法檢測焊縫質量，確保無缺陷。

五、檢測方法：模擬試驗與實際工況驗證

GB標準通過實驗室模擬試驗和實際工況試驗，全面評估設備的耐腐蝕性能：

實驗室模擬試驗：

鹽霧試驗：模擬海洋大氣環境，通過將試樣置于一定濃度的鹽霧環境中，經過一定時間后觀察試樣的腐蝕情況，以評價其耐鹽霧腐蝕性能。

腐蝕介質浸泡試驗：將換熱器的部件或材料浸泡在特定的腐蝕介質中，定期檢測其重量變化、力學性能變化等，從而評估其耐腐蝕性。

實際工況模擬試驗：

在實際工況條件下，換熱器會受到溫度、壓力、介質濃度等多種因素的綜合影響。GB標準鼓勵進行實際工況模擬試驗，以更真實地反映設備的耐腐蝕性能，并對試驗條件設置、試驗周期、檢測項目等提供指導性規定。

六、標準實施的意義與未來趨勢

遵循GB標準進行纏繞式螺旋管換熱器的生產和檢驗，可有效保證產品的耐腐蝕性能，提高產品質量和可靠性，滿足用戶需求，提升企業市場競爭力。同時，標準的不斷更新和完善推動企業進行技術創新，研發新的耐腐蝕材料和制造工藝，促進整個產業的技術進步。

未來，纏繞式螺旋管換熱器將向以下方向發展：

材料升級：研發耐腐蝕合金、陶瓷涂層等新材料，提升設備在工況下的壽命。例如，碳化硅復合材料拓展至1200℃高溫領域，石墨烯涂層技術使抗結垢性能提升5倍。

智能技術融合：集成物聯網傳感器與AI算法，通過數字孿生技術實現實時預測性維護，故障預警準確率達98%。例如，某食品企業應用后，非計劃停機次數降低95%。

綠色制造：采用環保型材料與制造工藝，減少對環境的污染。例如，開發新型防腐添加劑，降低對水體的生態影響；閉環回收工藝使鈦材利用率達95%，單臺設備碳排放減少30%。
