管殼式纏繞換熱器在石油工業中的應用解析

一、技術核心：螺旋纏繞結構與高效傳熱機制

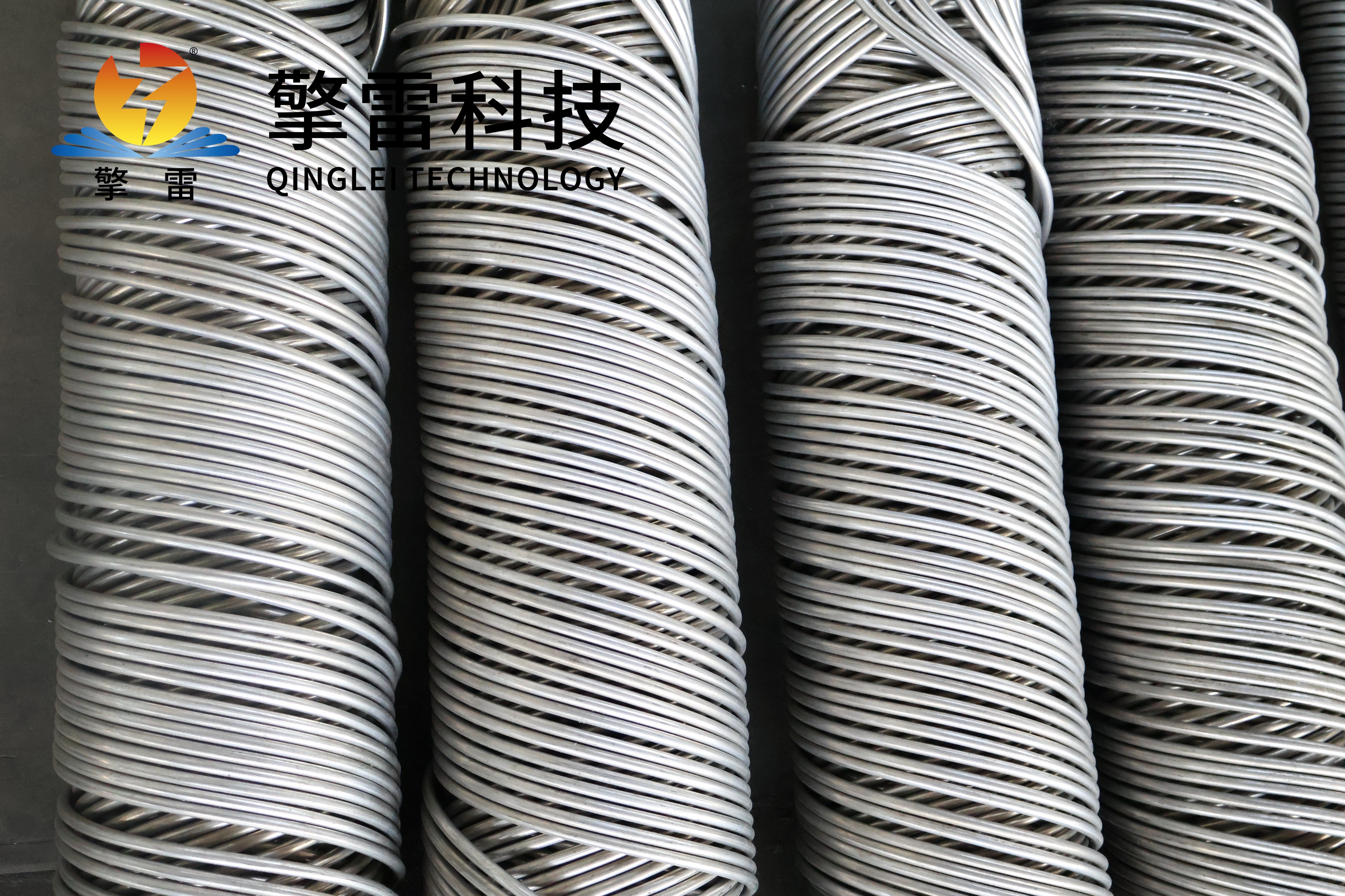

管殼式纏繞換熱器通過將換熱管以15°-30°螺旋角分層纏繞在中心筒上，形成多層同心盤管結構。這種設計在有限空間內實現了單位體積換熱面積達1500m2/m3，是傳統管殼式換熱器的10倍。其核心優勢體現在：

強化傳熱：螺旋流道誘導流體產生二次環流，破壞熱邊界層，傳熱系數較直管提升20%-40%，可達14000W/(㎡·℃)。例如，在煉油廠連續重整裝置中，混合進料溫度波動降低80%，裝置運行周期延長至3年。

熱應力補償：螺旋結構允許管束自由端軸向伸縮，避免因溫差膨脹導致的應力集中，適應高溫差工況（如LNG液化中-196℃至常溫的溫差）。

抗結垢能力：高流速湍流沖刷管壁，結垢速率降低50%以上，維護周期延長至1-2年（傳統設備為6-12個月）。

二、石油工業應用場景與性能驗證

原油加熱與蒸餾

案例：某煉油廠常壓蒸餾裝置采用浮頭式纏繞換熱器，利用塔頂餾分余熱（150-300℃）將原油從20℃加熱至200℃以上，替代部分加熱爐負荷，年節約燃料成本超百萬元。

數據：在催化裂化裝置中，纏繞管換熱器回收煙氣余熱，使原油預熱溫度提升30-50℃，熱回收效率提高30%。

重油換熱與塔頂冷凝

技術適配：針對高粘度重油（如渣油），螺旋纏繞結構通過增強湍流減少邊界層厚度，避免局部過熱導致的物料分解。例如，在延遲焦化裝置中，纏繞管換熱器處理循環油時，傳熱系數提升至850W/(m2·K)，加溫時間縮短40%。

材料選擇：針對含硫介質（如H?S、有機酸），采用316L不銹鋼或雙相鋼（SAF2205）管束，抗點蝕能力強，壽命延長3-5倍。

加氫裂化與高壓反應

壓力耐受：通過ASME Ⅷ Div.1認證，設計壓力可達25MPa，爆破壓力42MPa，滿足加氫裝置高壓工況。例如，在煤制油項目中，纏繞管換熱器作為低溫甲醇洗工段核心設備，使煤氣化工藝效率提升22%，設備占地面積減少60%。

余熱回收與節能降耗

鍋爐煙氣：某熱電廠采用纏繞管換熱器回收鍋爐煙氣余熱，系統熱耗降低12%，年節電約120萬度，減排CO?超1000噸。

煉油廠余熱網絡：通過多組纏繞管換熱器并聯，構建余熱梯級利用系統，綜合能效提升35%，某千萬噸級煉廠年節約標煤達10萬噸以上。

三、材料創新與工藝突破

耐腐蝕材料：

鈦合金：在含氯原油處理中，鈦材換熱器金屬離子溶出量低于0.01ppm，滿足藥品生產衛生級要求。

碳化硅復合管：傳熱效率提升20%，耐溫達1600℃，適用于超高溫工況（如1350℃合成氣急冷）。

制造工藝優化：

數控纏繞技術：確保管束間距均勻，層間通過定距條保持流道穩定性。

自動焊接與密封：管端采用激光焊接技術，配合X射線無損檢測，泄漏率低于0.001%。

熱處理與應力消除：通過整體退火處理，消除焊接應力，材料性能提升15%。

四、行業趨勢與未來方向

智能化升級：

集成物聯網傳感器與AI算法，實現預測性維護，故障預警準確率達98%。例如，某化工企業采用智能纏繞管換熱器后，設備故障率降低60%，年維護成本減少200萬元。

數字孿生技術構建虛擬設備模型，結合CFD流場模擬，設計周期縮短50%，運維效率提升60%。

綠色技術融合：

余熱梯級利用系統開發，能源綜合利用率突破85%。

碳捕集工藝中的超臨界換熱應用，助力石油工業碳中和目標。

工況拓展：

石墨烯涂層換熱管將傳熱性能再提升20%，鎳基高溫合金耐受1200℃超高溫。

仿生螺旋流道設計（借鑒海洋貝類結構）優化流體流動，3D打印技術實現復雜管束制造。
