不銹鋼螺旋纏繞管熱交換器-能耗

不銹鋼螺旋纏繞管熱交換器：以結構創新與材質升級實現能耗突破

一、核心結構創新：螺旋纏繞強化傳熱，降低能耗基礎

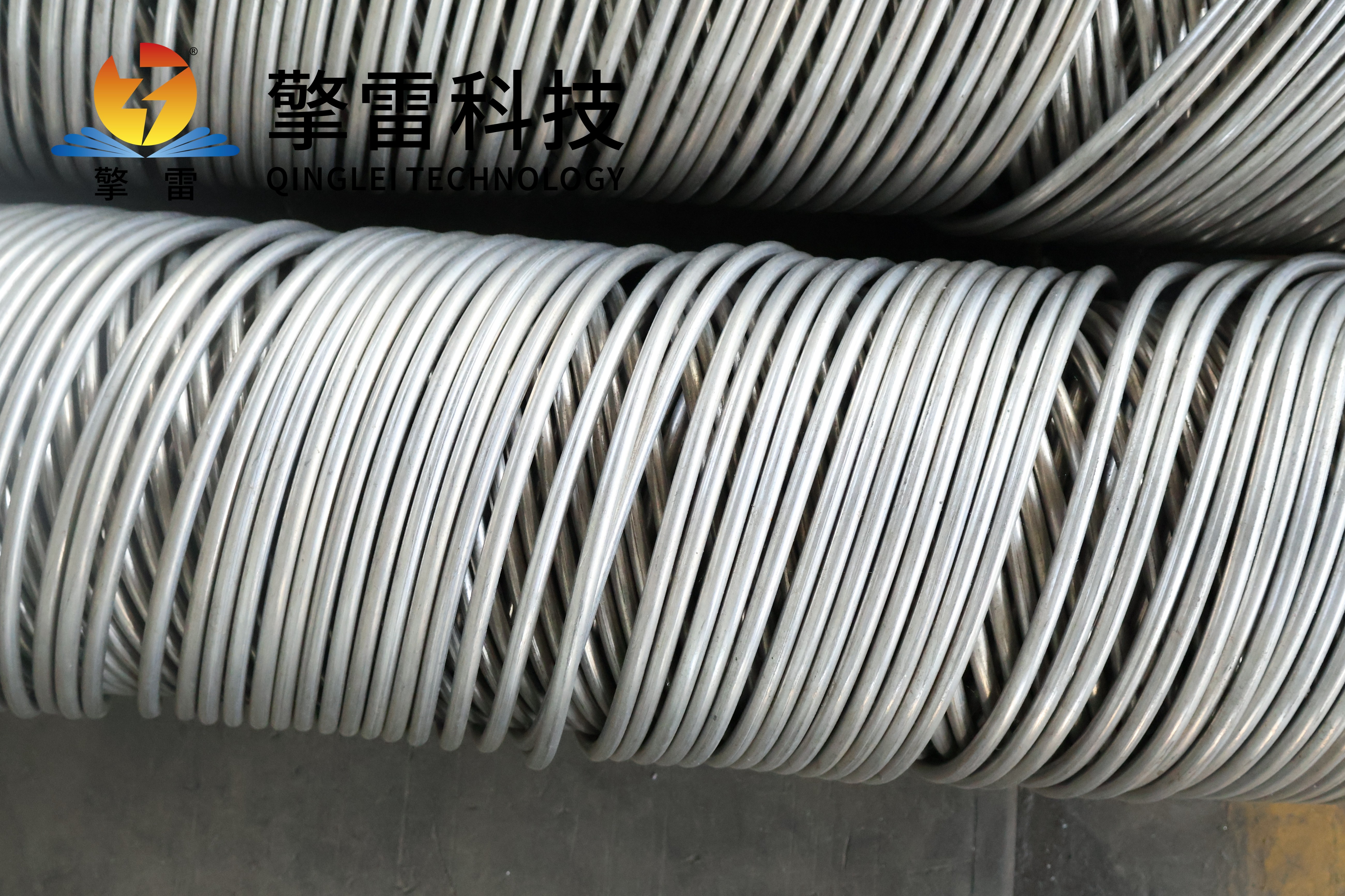

三維螺旋流道設計

換熱管以特定螺距（50-200mm）和纏繞角（10°-30°）反向纏繞于中心筒，形成多層立體傳熱面。這種設計使流體路徑延長2-3倍，換熱面積增加40%-60%，單位體積傳熱面積達100-170m2/m3，是傳統管殼式換熱器的3-7倍。例如，在煉油廠催化裂化裝置中，傳熱系數較傳統設備提升40%，年節約蒸汽1.2萬噸，碳排放減少8000噸。

二次環流與湍流強化

流體在螺旋通道內受離心力驅動，形成垂直于主流方向的二次環流，破壞邊界層，減少層流底層厚度。實驗數據顯示，其傳熱系數可達14000W/(m2·℃)，較傳統列管式設備提升3-7倍。在乙烯裝置中，換熱效率從72%提升至85%，系統熱耗降低12%。

低壓降設計

螺旋流道使流體流動阻力降低30%-40%，減少了泵送流體的能耗。在LNG液化工藝中，天然氣從常溫冷卻至-162℃的能耗降低18%，系統能效提升25%，單臺設備處理量達200萬噸/年。

二、高性能材質應用：耐腐蝕與耐高溫，延長設備壽命

316L不銹鋼與鈦合金

主體采用316L不銹鋼或鈦合金，在鹽酸（20%）、硫酸（15%）等強腐蝕介質中，腐蝕速率小于0.005mm/年，設備壽命超過15年，是傳統設備的2-3倍。針對工況，部分設備采用碳化硅復合管，耐溫性能提升至1200℃，耐壓達20MPa以上。

抗結垢與自清潔能力

高流速與光滑管壁使污垢沉積率降低70%，清洗周期延長至12-18個月，維護成本減少40%。在化工廢水處理廠應用中，設備連續運行2年無需化學清洗，壓降上升<5%。

耐高溫高壓性能

設備耐溫范圍覆蓋-196℃至800℃，設計耐壓達20MPa，適用于高溫高壓工況。在核電站二回路系統中，設備承受17.2MPa壓力測試無塑性變形，穩定運行于高壓環境。

三、典型應用場景：能耗優化與效率提升

石油化工行業

催化裂化裝置：回收高溫?zé)煔庥酂?，發電效率提升1.2%，年節約燃料成本超千萬元。

乙烯裂解裝置：換熱效率從72%提升至85%，年節約蒸汽1.2萬噸，設備占地面積減少40%。

電力行業

鍋爐煙氣余熱回收：系統熱耗降低12%，年節電約120萬度，減排CO?超1000噸。

汽輪機排汽冷凝：采用逆流換熱設計，溫差利用率提高30%，支持大溫差工況（ΔT>150℃）。

新能源領域

氫能儲能：冷凝1200℃高溫氫氣，系統能效提升25%，鈦合金設備通過1000小時耐氫脆測試，保障氫氣純化安全。

碳捕集（CCUS）：設備在-55℃工況下實現98%的CO?氣體液化，助力燃煤電廠碳捕集效率提升。

制藥與食品加工

藥品生產：雙管板無菌設計符合GMP/FDA認證，溫度控制精度達±0.5℃，避免交叉污染。

乳制品殺菌：高溫瞬時滅菌系統延長產品保質期，能耗降低35%，產品口感一致性提升。

四、能耗對比與經濟性分析

初始投資與長期收益

盡管初始投資較傳統設備高20%-30%，但其運行能耗降低35%，維護成本減少50%。以某商業建筑空調系統改造為例，制冷劑冷凝溫度降低5℃，系統能效比提升18%，4年即可收回投資成本。

全生命周期成本優化

在熱電廠余熱回收項目中，系統熱耗降低12%，年減排CO?超8000噸。在碳捕集與封存領域，CO?專用冷凝器年減排量相當于關閉200萬輛燃油車。

政策與市場驅動

中國《工業能效提升計劃》明確推廣新型耐腐蝕換熱設備，疊加“雙碳"目標，推動設備在綠色轉型中的廣泛應用。預計到2026年，中國高效換熱設備市場規模將達38.1億元，年均復合增長率18.5%。
